HR滤筒式除尘器的工作原理

发布时间：2018-10-31

HR滤筒式除尘器的工作原理

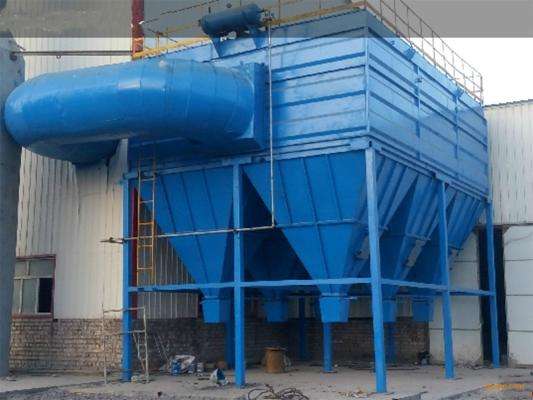

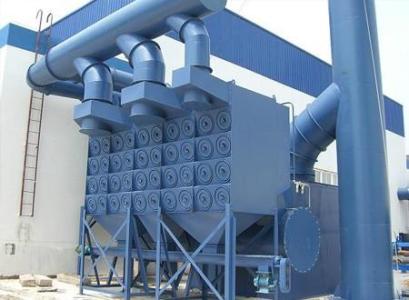

HR滤筒式除尘器含尘气体进入除尘器灰斗后，由于气流断面突然扩大，气流中一部分颗粒粗大的尘粒在重力和惯性作用下沉降下来；粒度细、密度小的尘粒进入过滤室后，通过布朗扩散和筛滤等综合效应，使粉尘沉积在滤料表面，净化后的气体进入净气室由排气管经风机排出。

HR滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时，进行清灰。此时脉冲控制仪控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过脉冲阀经喷吹管上的小孔，喷射出一股高速高压的引射气流，从而形成一股相当于引射气流体积上1~2倍的诱导气流，一同进入滤筒内，使滤筒内出现瞬间正压并产生鼓胀和微动，沉积在滤料上的粉尘脱落，掉入灰斗内。灰斗内收集的粉尘通过卸灰阀，连续排出。

这种脉冲喷吹清灰方式，是逐排滤筒顺序清灰，脉冲阀开闭一次产生一个脉冲动作，所需的时间为0.1~0.2s；脉冲阀相邻两次开闭的间隔时间为1~2min；全部滤筒完成一次清灰循环所需的时间为10~30min。由于本设备为高压脉冲清灰，所以根据设备阻力情况，应把喷吹时间适当调长，而把喷吹间隔和喷吹周期适当缩短。
