立式静电除尘器分类和电极形式

发布时间：2018-10-26

立式静电除尘器分类和电形式

（Classification and electrode form of vertical electrostatic precipitator）

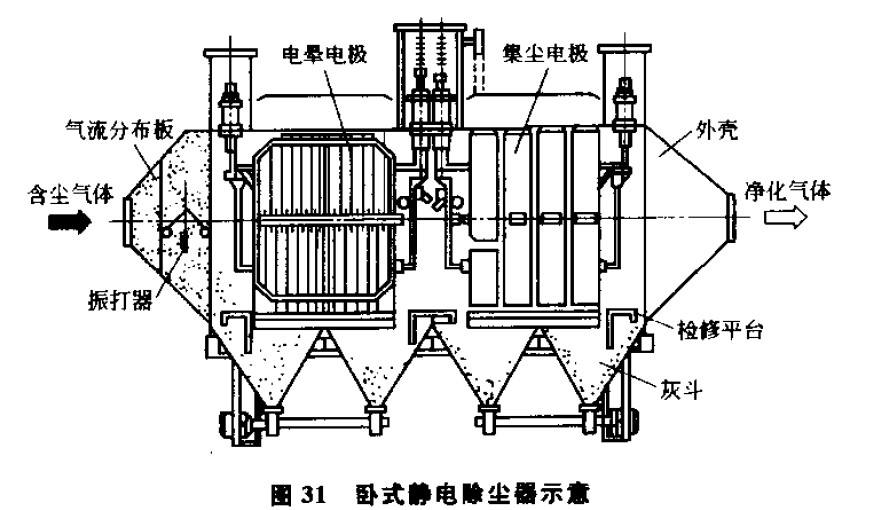

立式静电除尘器的结构形式与卧式静电除尘器有所不同。主要是适应气流的竖向流动。立式静电除尘器的优点：在同样处理能力时，占地面积较少；允许较大的气流；气流分布较均匀。立式静电除尘器的缺点：电场长度受限制，多数是单电场。

一、立式静电除尘器的分类（Classification of vertical electrostatic precipitators）

立式静电除尘器的分类由很多种，可按电形式来分类。

二、立管式静电除尘器（Vertical tube electrostatic precipitator）

管式板形成了立管式静电除尘系列，有单管、双管、四管、六管、多管。立管式静电除尘器应用冶金、电力、建材、化工、机械等   为广泛。   早利用除尘系统的排气管或烟囱作为阳，在管子中间加阴（电晕线），使烟尘就地净化。

单管的静电除尘器由圆形立管，电晕线和高压电源组成。普通型圆形立管（阳）直径在Φ 400mm以下，单管压静电除尘器的圆形立管（阳）直径Φ 400~500mm；一根立管排风量比较小的，多是用多管并联，这样就出现二管、六管、多管。
