等离子切割滤筒除尘器的除尘原理

发布时间：2020-10-20

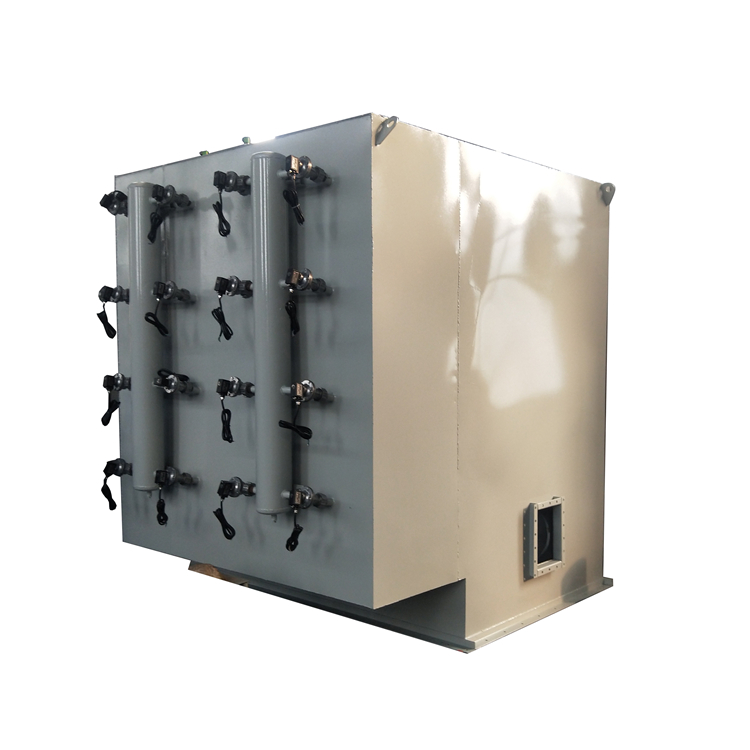

      等离子切割干式除尘方式就是为数控切割平台增加一套烟尘捕捉装置，将捕集到的烟尘直接输送到烟尘过滤净化设备，经过处理达标后再进行排放。滤筒的自清洁原理净化器滤材的清洁通过由脉冲喷吹机构实现：当净化器运行一段时间以后，细微的烟尘吸附在滤材表面，使得滤材的透气性降低。每隔一定时间脉冲发生器发出信号顺序启动脉冲喷吹阀，洁净的压缩空气由阀口喷出，引射气流对滤筒进行吹扫；滤材表面吸附的微尘在气流作用下被清除，落在室体下部的集尘斗中。

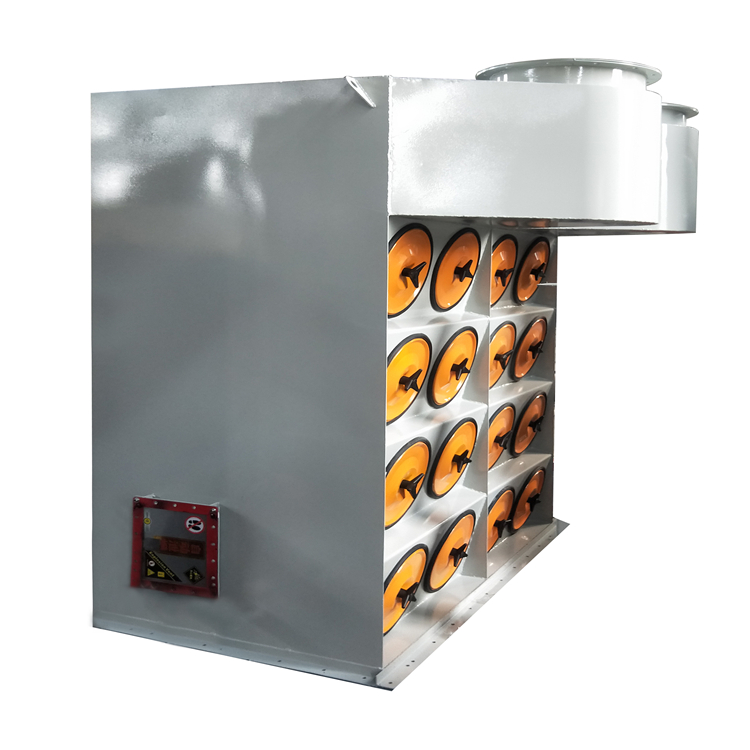

等离子切割机除尘装置< a href="www.bttianhong.com"滤筒除尘器</ a> 采用效率很高过滤筒作为过滤元件，该过滤筒选用的滤材不同于一般传统的滤材，其表面附有一层聚四氟乙烯薄膜。传统滤材（如棉布、棉缎、纸质及其他传统纤维素等）纤维间隙为5～60um，当烟尘通过时，烟尘中的一部分尘粒就会进入滤材内部而阻塞过滤元件；当阻塞情况逐渐恶化又不能进行有效清灰时，过滤元件的气阻便会上升，能通过的气流量也会随之下降。如果没有自动清灰，过滤效果会迅速下降，而该系列净化器采用的滤材表面附有一层聚四氟乙烯薄膜，其特别小的筛孔可阻挡大部分亚微米尘粒；亚微米尘粒在滤材的表面聚集并形成可渗透的挡尘饼，大部分尘粒被阻挡在滤材外表面而不能进入滤材内部，在压缩空气的吹扫下能及时有效地被清除。

等离子切割产生的烟尘基本形成于工件切口的下方，因此抽气式负压切割平台成为目前较常见的烟气捕捉装置。

为了节省投资和提高抽风效率，以较小的送风量达到较大的烟尘采集量，一般只对正处于切割的区域进行吸尘处理。

因此切割平台沿着切割机轨方向会被分成若干个均匀的密闭小区域，旁侧开有出风口。由于干式除尘方式结构简单、工作可靠、除尘效果较好而被广泛使用。采用干式切割方式，通过除尘器吸走切割时产生的烟尘，经过滤处理后排放，不仅切割效率高，而且保护了操作人员的劳动环境并防止了环境污染，是一种比较理想的除尘方式。

在切割平台一侧安装方形吸风道，吸风道上方装有一个可随切割机一起移动的滑动吸风小车，风道上方铺设密封橡皮板。滑动吸风小车、切割头安装在切割机沿横梁方向的同一直线上。利用切割平台上的格栅板与被切割钢板形成烟气通道，切割钢板时，产生的切割烟尘通过该烟气通道进入吸风小车吸风口，进入方形吸风道，较后进入净化器主机进行净化处理。  鉴于数控等离子切割平台顶部全部为开放式结构，建议进行切割作业时将靠近吸风滑动小车一侧用辅助盖板遮盖，减少敞开面进风量，较大限度提高烟尘收集效果。
