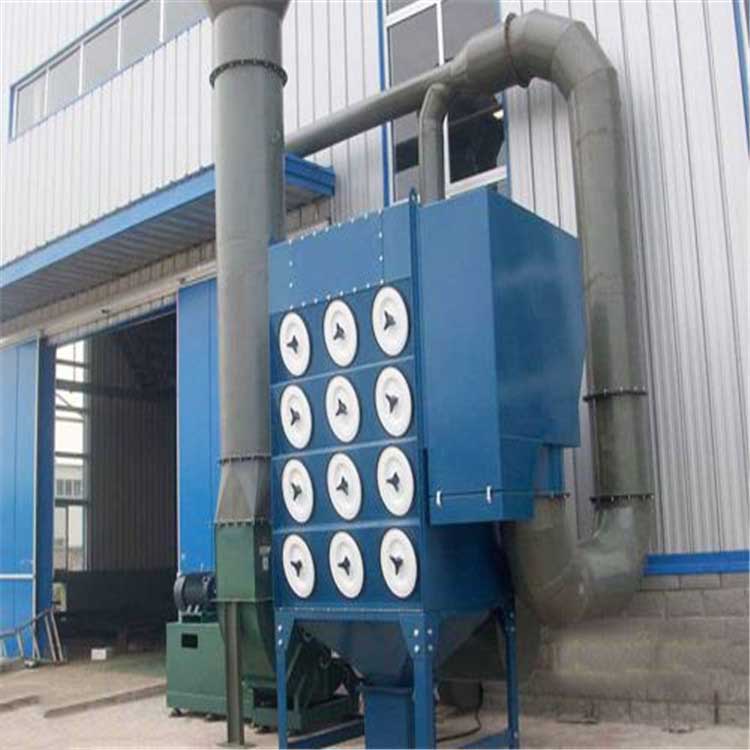

脉冲滤筒除尘器以滤筒作为过滤元件所组成或采用脉冲喷吹的除尘器。滤筒除尘器按安装方式分,可以分为斜插式,侧装式,吊装式,上装式。滤筒除尘器按滤筒材料分,可以分为长纤维聚酯滤筒除尘器,复合纤维滤筒除尘器,滤筒除尘器,阻燃滤筒除尘器,覆膜滤筒除尘器,纳米滤筒除尘器等。
一、脉冲滤筒式除尘器的滤筒及滤料
滤筒除尘器< a href="www.bttianhong.com"滤筒除尘器</ a> 的过滤元件是滤筒。滤筒的构造分为顶盖、金属框架、褶形滤料和底座等四部分。由这四部分组成的滤筒有圆形、扁形和锥形等。
滤筒是用设计长度的滤料折叠成褶,首尾黏合成筒,筒的内外用金属框架支撑,上、下用顶盖和底座固定。顶盖有固定螺栓及垫圈。圆形滤筒,扁形滤筒的外形。
滤筒的上下端盖、护网的粘接应,不应有脱胶、漏胶和流挂等缺陷;滤筒上的金属件应满足防锈要求;滤筒外表面应无明显伤痕、磕碰、拉毛和毛刺等缺陷;滤筒的喷吹清灰按需要可配用诱导喷嘴或文氏管等喷吹装置,滤筒内侧应加防护网,当选用D≥320mm,H≥1200mm滤筒时,宜配用诱导喷嘴。
常用滤筒分为三大类。表为不同空气滤筒的不同保护对象和安装部位滤筒成品体积与过滤器总成体积关系很大。使用过滤器总成的主机,往往对过滤器提出以下要求:
1、除尘器总高和进出口距离(宽);
2、滤筒下体总高和直径;
3、滤筒总质量;
4、出气口连接方式及尺寸;
5、过滤精度等一系列与过滤特性相关的性能要求。
二、滤筒设计根据总成要求:
1、滤筒外径尺寸大于滤筒内径10mm以上为宜。这是因为高而窄小的空间,可以让污染颗粒在滤筒外层缓慢沉降,这样使滤筒从上而下地均匀接受污染堵塞。
2、内骨架直径尺寸的确定主要考虑通油小孔的大小不应影响过滤气量,同时要照顾小孔尺寸对骨架强度的影响。
3、内骨架总强度较为重要首先要考虑滤筒承受的压差要以骨架支撑,所以直径越小强度越高。
4、褶皱纹牙高度应选在l0~50mm之间为较佳。
5、充分留有压差余地当计算出所需过滤而积后,应将此面积变大1倍。这是因为要充分考虑实际工作中,粉尘污染物是不可预测的。
三、滤筒除尘器的特点及优点
1、由于滤料折褶成筒状使用,使滤料布置密度大,所以除尘器结构紧凑,体积小;
2、滤筒高度小,安装方便,使用维修工作量小;
3、同体积除尘器过滤面积相对较大,过滤风速较小,阻力不大;
4、滤料折褶要求两端密封严格,不能有漏气,否则会降低效果。
